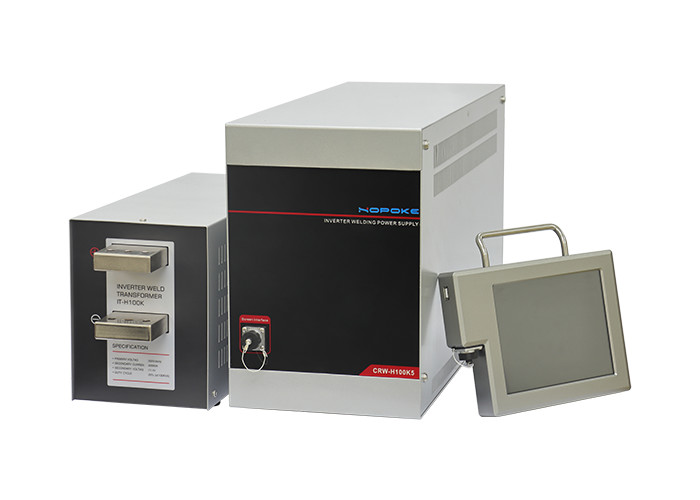

Ηλεκτρική τροφοδοσία συγκόλλησης υψηλής συχνότητας της σειράς crw crw-h100k5
ⅠΧαρακτηριστικά τροφοδοσίας
1Τεχνολογία μετατροπέα.
Υποστηρίζει ελεύθερη εναλλαγή συχνότητας 1khz έως 5Khz. Και ο υψηλότερος κύκλος ελέγχου είναι 0,2ms. Η συχνότητα ελέγχου αυξάνεται κατά 100 φορές σε σύγκριση με την συμβατική μηχανή AC.Σε σύγκριση με παρόμοια προϊόνταΕν τω μεταξύ, η τεχνολογία του μετατροπέα είναι πιο προηγμένη!
2. 6 κύριες λειτουργίες ελέγχου
Έχει 6 προαιρετικές μεθόδους ελέγχου, οι οποίες μπορούν να προσαρμοστούν σε μια ποικιλία από περίπλοκο περιβάλλον συγκόλλησης.σταθερό πλάτος παλμού, προηγμένος υβριδικός έλεγχος.
3. 8 ιντσών HD οθόνη χτυπήματος κύματος
Η οθόνη αφής υψηλής ευκρίνειας 8 ιντσών έχει εξαιρετική διεπαφή ανθρώπου-μηχανής και έρχεται με λειτουργία ταλαντωτήρα και ανιχνευτή.Αυτό το χαρακτηριστικό μπορεί να εμφανίσει 8 πραγματικές μορφές κύματος συγκόλλησης και τα αντίστοιχα δεδομένα συγκόλλησης, όπως το ρεύμα συγκόλλησης, τάση, ισχύ και αντίσταση κύμα σε πραγματικό χρόνο, το οποίο είναι εύκολο να παρακολουθεί τη συνοχή συγκόλλησης και την ποιότητα συγκόλλησης.
4Εξαιρετική ικανότητα ελέγχου ποιότητας
Για τις υψηλές απαιτήσεις σταθερότητας και σταθερότητας συγκόλλησης, το μηχάνημα υποστηρίζει λειτουργία ενεργοποίησης πίεσης.Μετά αρχίζει να ενεργοποιείται., για να εξασφαλιστεί ότι η πίεση του προϊόντος κάθε συγκόλλησης είναι συνεπής. Εν τω μεταξύ, υποστηρίζει επίσης τη λειτουργία του μετατόπισης βάθους τήξης.η ισχύς θα σταματήσει αμέσως για να διασφαλιστεί ότι το βάθος τήξης του προϊόντος συγκόλλησης είναι πλήρως σταθερό.
5Ικανότητα εντοπισμού της ποιότητας συγκόλλησης
Έχει μια ενσωματωμένη λειτουργία βάσης δεδομένων, η οποία μπορεί να καταγράψει περίπου 5 εκατομμύρια συγκόλλησης συγκόλλησης ρεύματος, τάσης, ισχύος και άλλα δεδομένα.Υποστηρίζει επίσης την άμεση εξαγωγή δίσκων U για τη δημιουργία εκθέσεων που διευκολύνουν την ανίχνευση της ποιότητας συγκόλλησηςΤέλος, έχει ενσωματωμένη μια ιστορική μονάδα καταγραφής συναγερμού για να βοηθήσει στην ανάλυση των αιτιών συναγερμού.
6- Περισσότερη ευελιξία στον προσδιορισμό της ποιότητας συγκόλλησης
Η λειτουργία παρακολούθησης συγκόλλησης μπορεί να καθορίσει αυτόματα εάν υπάρχει πρόβλημα στη διαδικασία συγκόλλησης.Παρακολούθηση της πίεσης και της μετατόπισηςΌταν η ισχύς υπερβαίνει τα καθορισμένα ανώτερα και κατώτερα όρια, θα εκδοθεί ανωμαλία.
7- Ποικιλία λειτουργιών παρακολούθησης της προστασίας
Ενσωματωμένο έως και 22 διαγνωστική βλάβη, μέτρα προστασίας συναγερμού και λειτουργίες παρακολούθησης αυτο-ανωμαλίες..
8. Πλούσιο περιβάλλον και πολλαπλές προδιαγραφές
Υποστηρίζει 32 σετ αποθήκευσης παραμέτρων, το οποίο είναι βολικό για την συγκόλληση πολλαπλών ποικιλιών (επέκταση). Έχει επίσης μια πλούσια διεπαφή I / O και υποστηρίζει διάφορα πρωτόκολλα επικοινωνίας (MODBUS,RS-232, RS-485, Ethernet κλπ.) για να διευκολυνθεί ο εξωτερικός έλεγχος αυτοματισμού.
9. Καταμέτρηση και διαχείριση εξουσίας
Ενσωματωμένες πολλαπλές λειτουργίες των μετρητών συγκόλλησης για την κάλυψη των απαιτήσεων καταμέτρησης διαφορετικών εργαστηρίων σε διαφορετικές περιπτώσεις.η ενσωματωμένη ενότητα άδειας επιπέδου 3 είναι κατασκευασμένη για να καλύπτει τις ανάγκες διαφορετικών φορέων εκμετάλλευσης.
Ⅱ. Προδιαγραφές τροφοδοσίας
1Προδιαγραφές τροφοδοσίας:
| Πρότυπο προϊόντος |
CRW-H4800A |
CRW-H8600A |
CRW-H100K5 |
| Η τάση τροφοδοσίας |
Τρεις φάσεις 380 v (50/60 hz) |
| Συχνότητα ελέγχου |
1kHz / 2kHz / 3kHz / 4kHz / 5kH |
| Μέγιστο ρεύμα συγκόλλησης |
4000A |
8000A |
15000A |
| Κατηγορία ισχύος |
15KVA |
25KVA |
90KVA |
| Η λειτουργία ελέγχου |
Σταθερό πλάτος παλμού/σταθερή πρωτογενής κορυφή/σταθερό δευτερογενές ρεύμα/σταθερή τάση/σταθερή ισχύ/υβριδικό έλεγχο |
| Αριθμός προδιαγραφών συγκόλλησης |
32 σύνολα προδιαγραφών συγκόλλησης |
|
Ρυθμισμός χρόνου συγκόλλησης
|
Χρόνος προφόρτωσης |
0-9999ms (μιλλυσέκοντα) |
| Χρόνος πίεσης |
0-9999ms (μιλλυσέκοντα) |
| Αργότερα για μια φορά. |
0-9999cyc (εβδομαδιαίο κύμα) |
| Ζύγιση 1 φορά |
0-9999cyc (κυκλικό κύμα) |
| Χαμηλώστε για μια φορά. |
0-9999cyc (εβδομαδιαίο κύμα) |
| Χρόνος ψύξης |
0-9999cyc (εβδομαδιαίο κύμα) |
| Αργή άνοδος 2 φορές |
0-9999cyc (εβδομαδιαίο κύμα) |
| Δύο φορές συγκόλληση |
0-9999cyc (κυκλικό κύμα) |
| Χαλάρωσε 2 φορές. |
0-9999cyc (εβδομαδιαίο κύμα) |
| Αργή άνοδος 3 φορές |
0-9999cyc (εβδομαδιαίο κύμα) |
| Ζύγιση 3 φορές |
0-9999cyc (κυκλικό κύμα) |
| Χαμηλώστε 3 φορές. |
0-9999cyc (εβδομαδιαίο κύμα) |
| Χρόνος κράτησης |
0-9999ms (μιλλυσέκοντα) |
| Χρόνος ανάπαυσης |
0-9999ms (μιλλυσέκοντα) |
| Το τέλος των χρόνων. |
0-9999ms (μιλλυσέκοντα) |
| κύκλοι |
0-9 φορές |
| Δευτερογενές εύρος ρεύματος |
0.1~4.00 KA |
0.2~8.00 KA |
00,3 έως 15,00 KA |
| Πεδίο ρύθμισης πλάτους παλμού |
1% - 100%.
1% - 100%.
1% - 100%.
|
| Περιοχή ρύθμισης δευτερογενούς τάσης |
0.01-10 v |
| Πεδίο ρύθμισης ισχύος |
0.1 KW, 15 KW |
0.2 KW έως 25 KW |
0.2 KW - 60 KW |
| Εξωτερικές διαστάσεις mm (L*W*H) |
502*200*284 |
549*220*320 |
| Το βάρος του |
20 κιλά |
22 κιλά |
| Μετασχηματιστής προσαρμοστή |
ΙΤ-H4800 |
IT-H8600 |
IT-H100K |
2Προδιαγραφές μετασχηματιστή:
| Σχήμα |
ΙΤ-H4800 |
IT-H8600 |
IT-H100K |
| Η τάση τροφοδοσίας |
ΠΔΜ 500 v |
ΠΔΜ 500 v |
ΠΔΜ 500 v |
| Κατηγορία ισχύος |
15kVA |
25kVA |
90kVA |
| Δυναμική τάση |
500V |
500V |
500V |
| Χωρίς φορτίο δευτερογενής τάση |
10V |
11V |
11V |
| Μέγιστη χρήση |
4000A ((5%) |
8000 A ((10%) |
15000 A (10%) |
| Ψύξη |
Ψύξη αέρα |
Υδατοψυγμένο |
Υδατοψυγμένο |
| Συχνότητα εισόδου |
1-5kHz |
1-5kHz |
1-5kHz |
| Αναλογία ρολ του μετασχηματιστή |
50:1 |
45:1 |
45:1 |
| Εξωτερικές διαστάσεις mm (L*W*H) |
379*182.5*254 |
461.5*162.5*228 |
484*162.5*228 |
| Το βάρος του |
15 κιλά |
20 κιλά |
21 κιλά |
